I-PEX 83055-100B-01-D 100mm 长度定制极细同轴线束替代品

一、产品结构与应用：50PIN、0.25MM间距，满足紧凑型设备内部连接需求

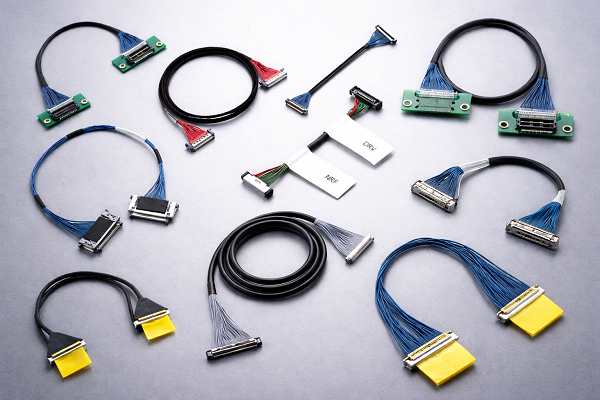

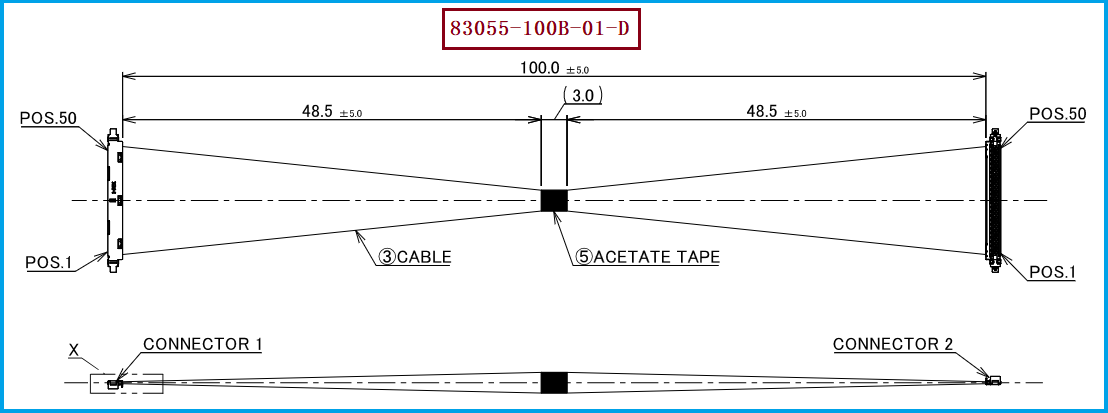

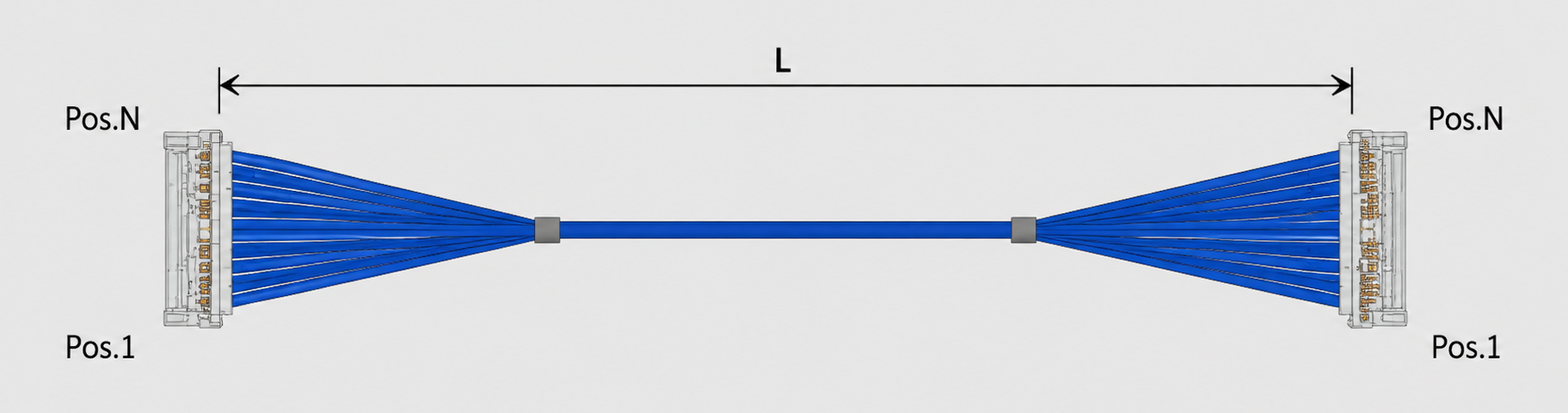

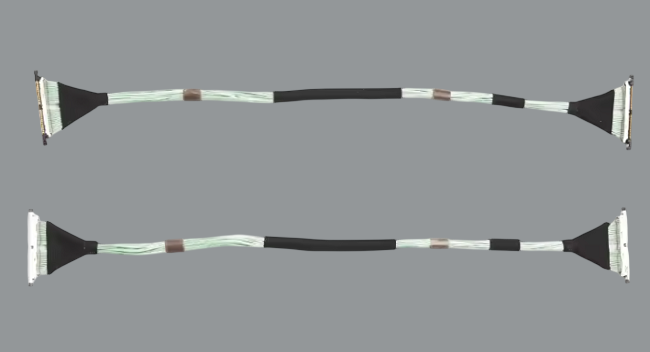

I-PEX 83055-100B-01-D 是 CABLINE-UX II 系列的 50PIN 极细同轴线束，官方对应图纸编号为 83055C0，配置为 100mm 线长、1-1 连接形式。该系列采用 0.25mm 接点间距和直角垂直插合结构，面向笔记本电脑、轻薄显示设备及其他内部空间受限的电子产品。该线束线材端使用的连接器型号为 20532-050T-02-1，属于 CABLINE-UX II 50PIN Plug Housing（公端塑胶主体），其连接器 PIN 数为 50PIN，间距为 0.25MM。工程师在设计选型时，除了确认连接器型号与针数，还应核对两端连接结构、端子映射、线长测量基准、出线方向及设备内部的弯折空间，避免仅凭外观或 PIN 数相同就直接替换。I-PEX 官方资料显示，CABLINE-UX II 系列配合高度约为 1.04mm（公差 +0.06/−0.1mm），连接器深度约为 2.4mm，适合对高度和布线空间有严格要求的设备。以上系列尺寸用于选型参考，具体产品仍应以对应图纸为准。

二、极细同轴线束的材质究竟有什么讲究？关键在导体、绝缘、屏蔽与外被的协同

极细同轴线束并不是简单地把导线做细，而是在有限外径内，通过导体、绝缘层、屏蔽层和外被等结构共同实现信号传输、机械保护与抗干扰能力。导体材料和线径会影响导电性能、柔软度以及端接加工的稳定性；绝缘材料的介电特性会影响阻抗和高频信号表现；屏蔽层的材料、覆盖结构及接地连续性，则关系到电磁干扰控制和信号完整性；外被材料则需要兼顾耐磨、柔韧性、耐温性及实际装配环境。CABLINE-UX II 系列支持极细同轴线应用，官方资料列出的线材选项包括 45Ω方案的 AWG 44 或更细规格，以及 50Ω方案的 AWG 46 或更细规格，线材最大外径参考为 0.25mm。具体线束的实际阻抗、材料配方、屏蔽结构和外径，应以原始线材规格及产品图纸为依据，不能仅根据 AWG 线规推断。对于采购人员而言，选材时不应只比较单价，还应综合评估材料一致性、端接良率、弯折后的性能稳定性及批次可追溯性；对于工程师而言，则应重点验证阻抗匹配、衰减、回波损耗、屏蔽连续性和实际布线条件下的信号表现。

三、制造与品质控制：材料一致性决定替代线束的可靠程度

极细同轴线束的替代制造需要同时控制材料、加工工艺和最终装配质量。导体与绝缘层的尺寸偏差、屏蔽层处理方式、剥线长度、端接位置及连接器装配精度，都可能影响电气性能和生产一致性。对于 I-PEX 83055-100B-01-D 这一 50PIN、100mm、1-1 配置，替代开发时应根据原图确认线材规格、两端结构和线路定义，并检查 20532-050T-02-1 公端塑胶主体与相关金属外壳、线缆端接结构之间的匹配关系。CABLINE-UX II 系列采用多点接地设计，其参考屏蔽路径涉及线缆屏蔽层、接地片、公端外壳、母端外壳及 PCB 接地，因此加工过程中还应关注屏蔽层与接地结构的连接连续性。产品验证可根据项目要求覆盖导通与短路检查、尺寸和外观检查、拉力及弯折测试，并在高速信号应用中开展相应的信号完整性验证。我们公司可提供：I-PEX 83055-100B-01-D 兼容替代线束方案，可根据客户提供的图纸、样品和应用要求进行线材、连接器结构、线长及线路定义的匹配评估，并通过样品验证与质量检验支持后续批量导入。

四、选型和兼容与替代方案参考及建议：先确认配置，再进行样品验证

对于计划寻找兼容替代产品的工程师和采购人员，建议首先确认目标型号为 I-PEX 83055-100B-01-D，图纸编号为 83055C0，线长为 100mm、连接形式为 1-1，并核对 50PIN、0.25MM 间距的连接器配置。其次，需要确认线材端连接器型号 20532-050T-02-1 及相关配套外壳结构；需要注意，该型号对应的是公端塑胶主体，并不单独代表完整线束组件。线材方面，应进一步核实原线束使用的 AWG 规格、标称阻抗、外径、绝缘与屏蔽结构，不能仅以“极细同轴线”或相同 PIN 数作为兼容依据。对于显示和高速数据传输设备，还应在实际系统中评估信号质量、接地路径、线束弯折和装配空间；样品通过后，再建立尺寸、电气性能、外观和批次一致性的检验标准。若客户无法提供完整线材规格，建议先提供原产品图纸、样品或现用线束的关键参数，由双方共同确认差异及验证项目，再确定替代方案，降低因材料或结构差异导致的装机风险。

五，总结

I-PEX 83055-100B-01-D 是一款 CABLINE-UX II 系列 50PIN、0.25MM 间距、100mm 长度的极细同轴线束。可靠替代不只是匹配连接器外形，更需要综合确认线材材质、阻抗、屏蔽结构、端接工艺和整机应用环境。我们公司专注于极细同轴线束生产制造，可围绕目标型号提供兼容替代开发与样品验证支持，帮助客户在满足装配和电气要求的基础上，评估更适合项目需求的供应方案。
