I-PEX 83056-100B-01-D 200mm 长度定制极细同轴线束替代品

一，无人机内部的隐秘连接——极细同轴线束为何不可忽视？

随着无人机向轻量化、小型化和智能化方向发展，机身内部需要集成高清摄像头、云台系统、飞控模块、视觉避障系统及图像处理单元，内部空间和信号传输要求也随之提高。极细同轴线束凭借纤细的线径和适合紧凑空间布线的特点，可根据具体设计用于摄像模组与图像处理电路之间的高速信号连接，也可应用于视觉感知模块及其他内部信号传输链路。虽然这类线束通常隐藏在机身内部，却可能影响信号稳定性、设备布局和整机可靠性。对于工程师而言，选择线束时需要综合考虑空间限制、阻抗匹配、弯折路径、屏蔽接地和振动环境；对于采购人员而言，具备稳定制造能力和兼容替代开发能力的供应商，也有助于降低单一料号的采购风险。

二，I-PEX 83056-100B-01-D 产品特点与关键参数

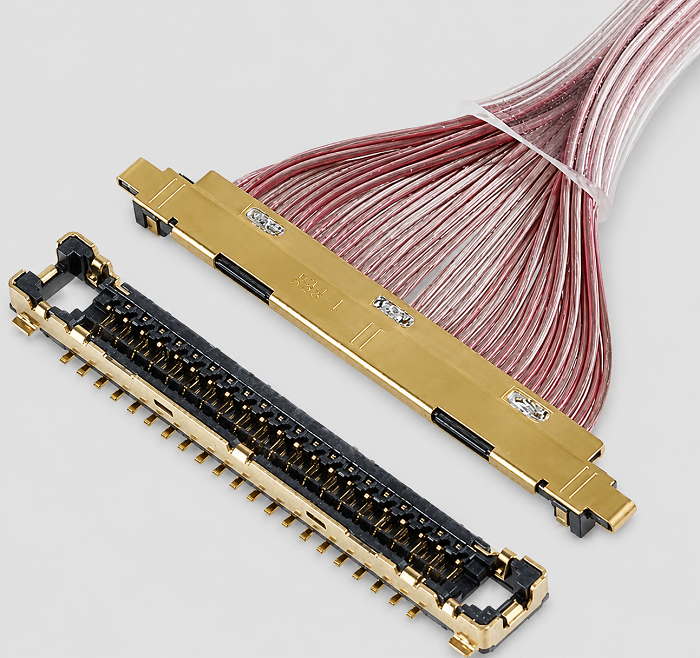

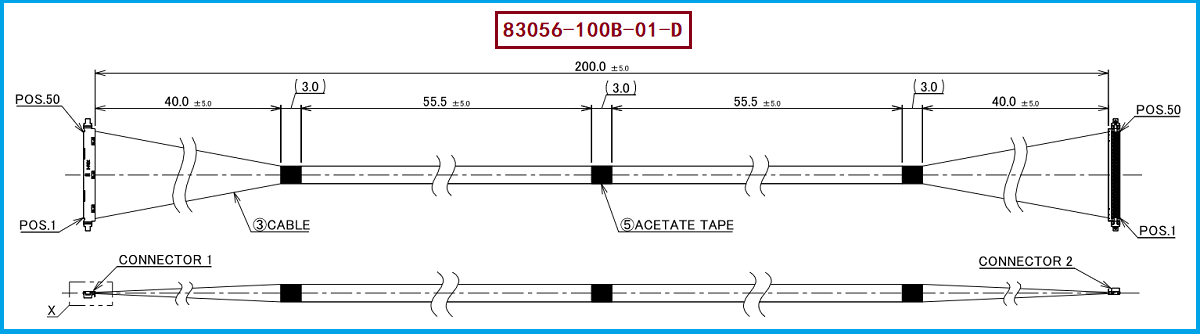

I-PEX 83056-100B-01-D 是 CABLINE-UX II 系列 50PIN 极细同轴线束，图纸对应配置为 200mm 线长、两端 1-1 针脚对应结构，使用 46AWG 极细同轴线。CABLINE-UX II 系列采用 0.25mm 接点间距及紧凑的直角垂直插拔结构，适合空间受限的电子设备内部连接。此款线束相关的线材端连接器主体型号为 20532-050T-02-1，对应 CABLINE-UX II 50PIN Plug Housing；配套的完整 Plug Cable Assembly 型号为 20531-050T-02-1，金属外壳型号为 2799-0501。系列资料中，46AWG 极细同轴线的额定电流参考值为 0.1A/contact，实际使用时仍应结合完整规格、电路条件和整机测试结果确认。对于无人机设计项目，这些结构参数可作为内部线束布局和接口选型的参考，但具体应用仍须确认设备接口、配合端连接器及信号传输要求。

三，选型和兼容与替代方案参考及建议

针对 I-PEX 83056-100B-01-D 开展兼容替代时，工程师应重点核对 CABLINE-UX II 系列、50PIN、0.25mm 接点间距、46AWG 线材、200mm 线长以及两端 1-1 针脚对应关系，同时确认连接器主体 20532-050T-02-1、完整插头组件及金属外壳的配套关系。除外形尺寸外，还需要关注线材阻抗、外径、线序、屏蔽结构、出线方向和安装空间。若用于无人机，还应根据具体设备进行振动、弯折、插拔保持力、电磁干扰及高速信号完整性等相关验证。采购人员在询价时，可提供原始图纸、样品和接口要求，以便供应商核对关键参数，降低因规格不一致导致的返工风险。我们公司可提供：I-PEX 83056-100B-01-D 兼容替代线束方案，可依据客户图纸、样品及应用需求，开展极细同轴线束加工、连接器配套核对、线长与线序确认及样品验证，协助客户评估替代可行性。实际兼容程度和性能表现应以物料确认及测试结果为准。

四，面向工程师与采购人员的替代开发价值

在无人机研发和量产过程中，线束替代不仅关系到采购成本，也涉及产品可靠性、交付周期和后续维护。工程师需要确保替代线束与原有接口、装配空间及信号要求相匹配，避免因线材规格、针脚定义或屏蔽接地差异影响系统运行；采购人员则需要关注产品一致性、批次稳定性、交付能力和替代方案的可持续性。对于 I-PEX 83056-100B-01-D 这类高密度极细同轴线束，建议在正式导入前完成图纸评审、样品确认、装配测试和必要的电气性能验证，并根据实际应用建立检验标准。通过工程与采购协同评估，可以更有效地降低替代过程中的技术风险，为无人机摄像系统、视觉感知设备及其他紧凑型电子产品提供更灵活的线束供应选择。

五，总结

极细同轴线束虽然体积小、通常不易被直接观察，却是无人机内部高速信号连接中值得重视的组成部分。I-PEX 83056-100B-01-D 具有 50PIN、46AWG、200mm 线长及 1-1 针脚对应等明确的选型特征，可作为相关设备线束设计与替代评估的参考。面对无人机轻量化、内部空间紧凑和信号传输要求不断提升的趋势，工程师与采购人员应从连接器配套、线材规格、线束结构、生产一致性及实际测试等多个方面综合判断。我们公司专注于极细同轴线束生产制造，可根据客户需求评估并开发兼容替代方案，为无人机及其他高集成度电子设备提供灵活的线束配套支持。
