I-PEX 83057-100B-01-D 300mm 长度定制极细同轴线束替代品

一，为什么极细同轴线束需要进行耐弯折测试？

在笔记本电脑、无人机、摄像模组及其他高集成度电子设备中，极细同轴线束通常需要布置在狭窄空间内，部分应用还会经历反复开合、移动或弯曲。长期弯折可能对内部导体、绝缘层和屏蔽结构造成影响，进而引发导通异常、信号衰减或间歇性断线。因此，耐弯折测试是工程师评估极细同轴线束机械可靠性的重要环节。对于 I-PEX 83057-100B-01-D，在评估其兼容替代产品时，除了核对接口与尺寸，还需要关注实际安装路径、弯曲位置、弯曲半径以及使用过程中的动态应力，确保线束在设备运行期间能够满足预期的可靠性要求。

二，I-PEX 83057-100B-01-D 的产品参数与测试重点

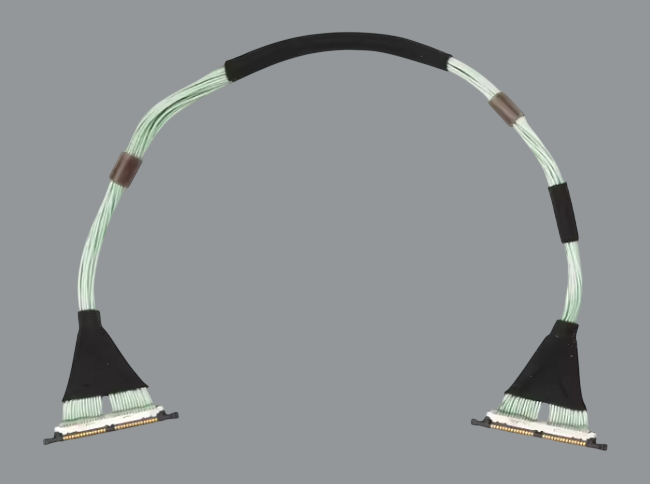

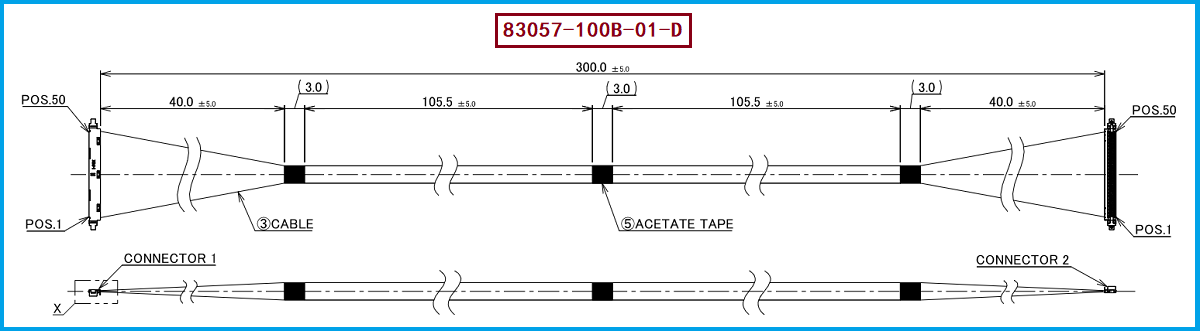

根据该型号的产品信息，I-PEX 83057-100B-01-D 属于 CABLINE-UX II 系列 50PIN 极细同轴线束，线长为 300mm，采用 1-1连接结构，使用 46AWG 极细同轴线。其线材端相关连接器主体型号为 20532-050T-02-1。这些参数是开展替代设计和耐弯折验证时需要重点核对的基础信息。工程师应确认线束长度、针脚定义、连接器配合关系、线材规格和设备内部走线路径，并检查连接器出线处是否存在过度弯曲或应力集中的情况。需要注意，46AWG仅代表线材规格，不能单独用于判断耐弯折寿命；实际性能还与线材内部结构、弯曲半径、端接质量和应用条件有关。

三，极细同轴线束如何进行耐弯折测试？

耐弯折测试应尽量模拟线束在真实设备中的工作状态。测试开始前，应记录样品的初始导通情况、外观和必要的电气性能，并依据产品图纸、线材规格及客户要求，确定弯曲半径、弯折角度、运动频率、循环次数和测试环境。随后，将线束按照设定路径进行反复弯曲，在测试过程中持续或定期监测导通状态，观察是否出现瞬时断路或电气性能异常。测试完成后，还应检查线材表面是否有裂纹、明显折痕或变形，并重点检查连接器附近的线材和端接区域。对于高速信号应用，可根据项目要求对比测试前后的阻抗、插入损耗、回波损耗等指标。由于不同线材结构和应用环境存在差异，测试条件应以适用的产品规范和客户要求为依据，不宜将某个固定弯折次数或弯曲半径作为所有线束通用的合格标准。

四，选型和兼容与替代方案参考及建议

对于 I-PEX 83057-100B-01-D 的兼容替代，工程师和采购人员应共同核对50PIN针脚定义、300mm线长、1-1连接结构、46AWG线材、接口尺寸、阻抗要求、屏蔽接地方式及安装空间。线材端连接器主体型号 20532-050T-02-1 也应纳入配套核验，但连接器主体不应与完整插头线缆组件混为一谈，实际替代时还需确认相关外壳、完整组件及配合端接口。采购人员在询价时，建议提供原始图纸或样品，并要求供应商明确关键参数、测试条件和验证记录。我们公司可提供：I-PEX 83057-100B-01-D 兼容替代线束方案，可根据客户提供的图纸、样品和应用需求，开展极细同轴线束加工、连接器配套核对、线长与线序确认，并配合进行耐弯折测试及必要的电气性能验证。最终兼容性和可靠性仍需通过样品测试及客户实际应用验证来确认。

五，总结

耐弯折测试不仅用于判断线束能否承受反复弯曲，还能够帮助研发人员识别潜在失效位置，为走线优化、端接工艺改善和供应商评估提供依据。针对使用46AWG极细同轴线的 I-PEX 83057-100B-01-D，建议完整记录样品批次、弯曲半径、弯折角度、循环次数、测试环境、导通监测结果及测试前后的电气性能变化，以便追踪测试结果并评估批次一致性。总结而言，选择极细同轴线束兼容替代方案时，不能只看型号、线径或外观是否相似，还应综合评估尺寸与接口匹配、线材性能、加工质量及耐弯折验证结果。我们公司专注于极细同轴线束生产制造，可围绕客户的设备结构和应用要求提供兼容替代评估与定制化配套支持，帮助工程师和采购人员更有依据地推进产品验证与选型。
