I-PEX 82189-100B-02-D 100mm 长度定制极细同轴线束替代品

一、极细同轴线束的耐高温标准是多少？

极细同轴线束广泛应用于笔记本电脑、显示模组、工业视觉设备及高速信号传输系统，其耐高温能力直接影响设备长期运行的稳定性。对于工程师而言，评估线束耐温性能不能只看线材本身，还需要综合考虑连接器、绝缘材料、屏蔽结构、粘接材料及端接工艺的耐温能力。以 I-PEX 82189-100B-02-D 为例，I-PEX 官方图纸标注的线束最高工作温度为 80°C，而 CABLINE-VS 系列连接器资料给出的工作温度范围为 -40°C～+85°C。这两个数据对应的产品层级不同，不能直接将连接器的85°C上限视为整条线束的工作温度。对于该型号，应优先依据线束图纸规定的80°C进行选型和验证，并结合设备内部温升、持续工作时间及实际安装环境判断是否满足应用要求。

二、I-PEX 82189-100B-02-D 产品参数与结构特点

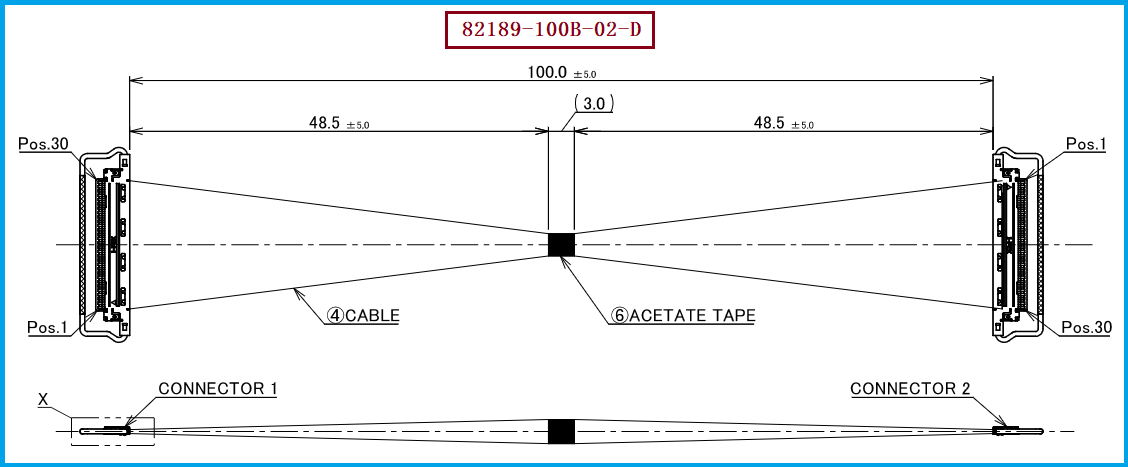

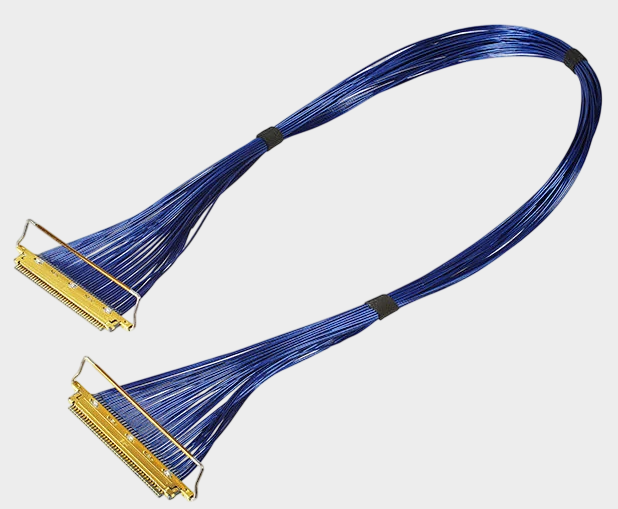

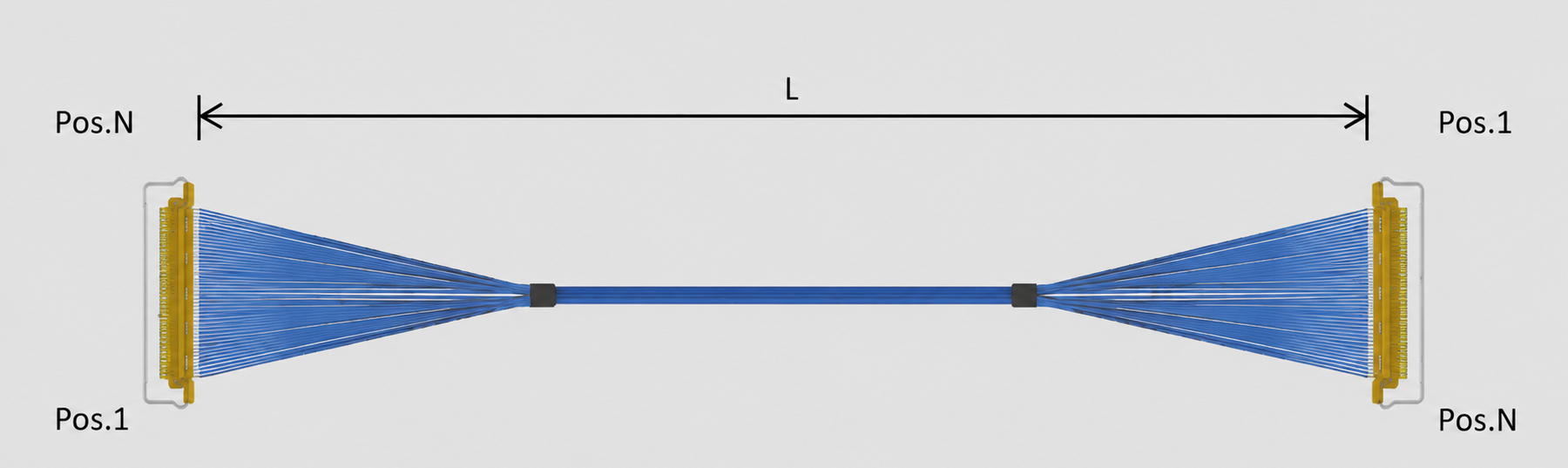

I-PEX 82189-100B-02-D 是一款 CABLINE-VS 系列30PIN极细同轴线束，成品长度为 100mm，采用1-N连接结构，线材规格为 AWG #40、50Ω蓝色微型同轴线。根据产品图纸，线材端连接器主体型号为 20454-230T，配套结构部件还包括2574-0302金属外壳和2576-130-00拉杆。该类紧凑型线束适用于设备内部空间受限、同时需要进行多路信号连接的场景。工程师在设计替代产品时，除确认30PIN接口及100mm线长外，还应核对线序、连接器配合、线材阻抗和屏蔽结构。图纸还标注了30V额定电压、AC 250V耐电压及特定测试条件下的绝缘电阻要求，这些属于电气参数，并不能代替工作温度验证。

三、极细同轴线束高温使用时，需要关注哪些可靠性问题？

在高温环境中，极细同轴线束可能面临绝缘材料性能变化、粘接部位老化、端接可靠性下降以及信号传输性能波动等风险，实际表现取决于材料、结构、加工质量和使用条件。因此，采购人员不宜仅依据线材供应商提供的单项耐温数据判断整条线束是否合格；工程师也不应只通过外观检查来确认高温可靠性。针对 I-PEX 82189-100B-02-D，建议围绕设备的实际工作温度制定验证方案，并检查高温测试前后的导通状态、绝缘性能、端接牢固度及必要的信号传输指标。如果设备长时间接近80°C运行，还应关注局部热点、线束弯折位置和连接器附近的温升。具体测试温度、持续时间及判定标准，应根据产品图纸、客户规范和实际应用要求确定，不能在缺少依据时直接套用统一的耐温测试条件。

四、选型和兼容与替代方案参考及建议

对于 I-PEX 82189-100B-02-D 的兼容替代开发，建议从连接器、线材、电气参数、尺寸和耐温要求几个方面进行综合确认。首先，应确认线材端连接器主体 20454-230T 及对应配套部件能够正确匹配；其次，应核对30PIN针脚定义、两端线序对应关系、100mm线长、AWG #40线材和50Ω阻抗要求，避免仅凭外观相似或芯数一致就认定可以互换。随后，应根据实际使用环境验证线束的工作温度、绝缘性能、导通稳定性和信号表现。我们公司可提供：I-PEX 82189-100B-02-D 兼容替代线束方案，可根据客户提供的产品图纸、样品及应用要求，开展极细同轴线束加工制造、连接器配置确认、线长与线序核对，并配合进行相关电气和耐温性能验证。最终替代可行性应以接口匹配、技术参数和实际测试结果为依据。

五、总结

极细同轴线束的耐高温标准并非所有产品统一适用，而是由具体型号图纸、线材及连接器规格和设备工作环境共同决定。对于 I-PEX 82189-100B-02-D，图纸标注的最高工作温度为80°C，因此工程师应以这一参数作为重要选型依据，采购人员则应在供应商技术确认和产品验收过程中明确工作温度要求及相应验证资料。通过核对连接器型号、100mm线长、30PIN线序、线材阻抗和耐温性能，可以降低替代选型中的兼容风险。我们公司专注于极细同轴线束生产制造，可根据客户的实际应用需求评估兼容替代方案，为产品研发、采购选型及后续量产提供支持。
