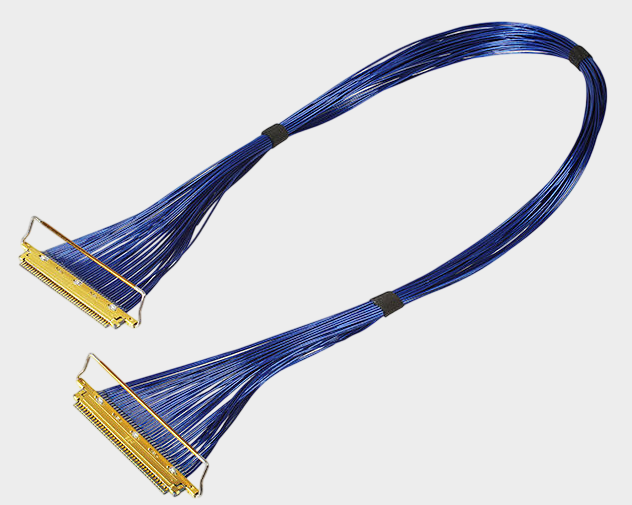

I-PEX 82911-100B-02-D 300mm 长度定制极细同轴线束替代品

一、产品介绍：50Pin 极细同轴线束，满足高速设备内部连接需求

I-PEX CABLINE-VS 系列是一种面向高速信号传输和紧凑型电子设备设计的极细同轴线连接方案。其中，I-PEX 82911-100B-02-D 是该系列官方列出的 50Pin、40AWG、300mm 极细同轴线束评估型号，采用单端连接配置（1-N）。CABLINE-VS 系列具有 0.5mm 端子间距、水平对插结构及机械锁扣设计，适用于对空间利用率、连接可靠性和信号传输性能有较高要求的电子设备。其应用场景包括笔记本电脑、显示模组、工业视觉设备、高速摄像系统及智能终端等。针对这一型号，我司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、样品和接口要求，开发相应的兼容替代线束，为工程开发和采购选型提供更多方案。

二、相关知识：为什么极细同轴线束是高频传输的优选方案？

在高速信号传输中，工程师需要综合考虑特性阻抗、插入损耗、回波损耗、串扰及电磁干扰（EMI）等因素。极细同轴线通常由中心导体、绝缘介质、外导体屏蔽层和外被构成，能够利用同轴结构控制阻抗，并通过屏蔽层提供信号回流路径，帮助降低外部噪声耦合和信号间干扰。对于 I-PEX 82911-100B-02-D，采用的 40AWG 极细同轴线材有利于在有限的设备内部空间中实现高密度布线和灵活走线。不过，线材越细并不意味着高速性能必然越好，实际传输效果还与线缆长度、材料结构、端接质量及工作频率有关。CABLINE-VS 系列资料标示的最高 32Gbps/lane 为特定测试条件下的参考性能，实际项目仍需根据目标接口和系统要求进行信号完整性验证。

三、连接器匹配：20454-250T-01 与 50Pin 线束配置

本方案指定的线材端连接器型号为 20454-250T-01。根据 I-PEX CABLINE-VS 系列资料，该型号对应 50Pin 插头塑胶主体（Plug Housing），完整装配还需确认相应的金属外壳、拉杆及其他配套部件。官方推荐的相关型号包括 50Pin 插头线束组件 20453-250T-03S、插头金属外壳 2574-0502、拉杆 2576-150-00，以及可供参考的 PCB 端 50Pin 母座 20455-050E-76。这些型号用于辅助确认连接器配置，不能在未核实原设备结构的情况下直接视为任意互换。替代开发时，工程师应重点检查连接器装配关系、0.5mm 端子间距、锁扣结构、出线方向、线束长度和逐 Pin 对应关系，同时确认信号、接地及电源定义，避免出现错线、反接或机械干涉。

四、选型和兼容与替代方案参考及建议

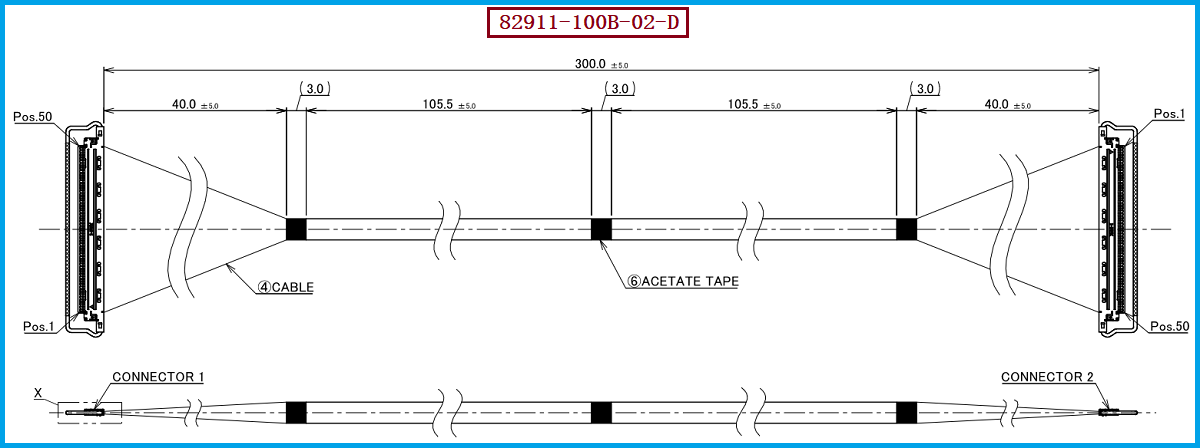

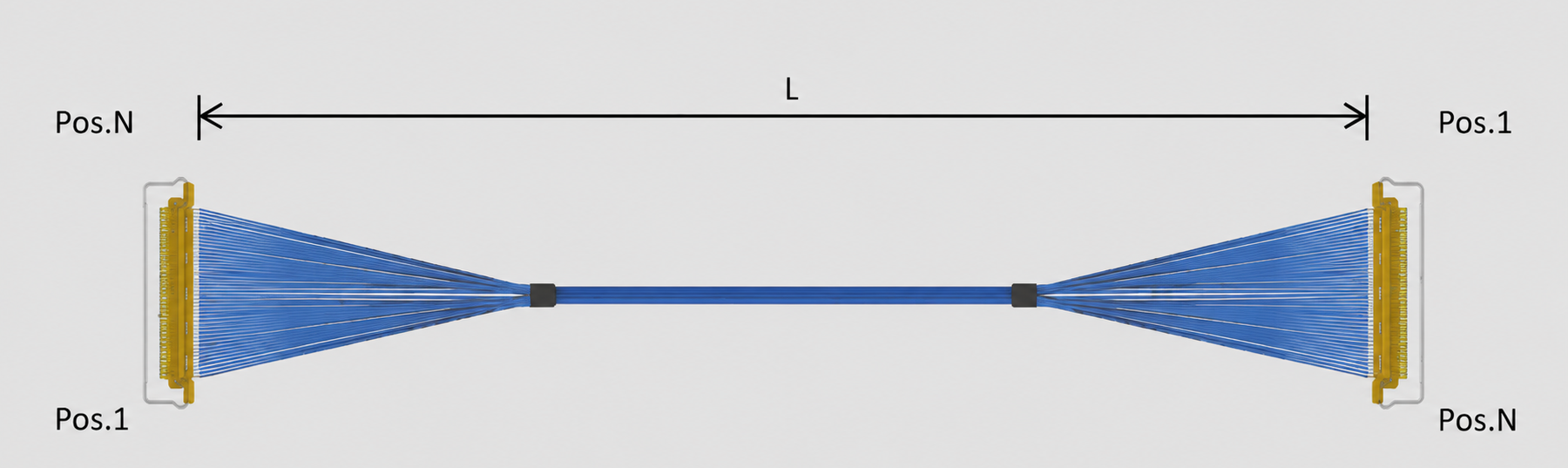

对于计划替代 I-PEX 82911-100B-02-D 的项目，建议首先以原始配置为基准，核对 **50Pin、40AWG、300mm、单端连接配置（1-N）**等关键信息，并进一步确认实际连接器组件、线缆特性阻抗、端子定义和装配要求。高速应用还应依据设备接口规范，对插入损耗、回波损耗、串扰及信号完整性进行验证，并完成导通、短路和端接可靠性检测。我司可提供：I-PEX 82911-100B-02-D 兼容替代线束方案，可根据客户图纸、实物样品和应用需求，开展规格确认、样品试制及替代验证，协助工程师评估接口兼容性，也为采购人员提供更多供应渠道选择。需要注意的是，连接器外形相似或端子数量一致，并不能直接证明产品完全兼容；具体替代结果应以原始技术资料、样品测试及设备实际验证为准。

五、总结

随着高分辨率显示、高速摄像、机器视觉和智能计算设备持续发展，内部连接线束需要兼顾高速信号传输、轻量化、小型化和可靠性。极细同轴线束凭借细径结构、灵活布线及良好的屏蔽潜力，能够为紧凑型电子设备提供适用的高速互连方案。对于工程师，我司可围绕 I-PEX 82911-100B-02-D、连接器型号 20454-250T-01、40AWG 线材规格等关键参数，配合开展图纸核对、端子映射确认、样品测试及装机验证；对于采购人员，则可根据项目需求沟通样品开发、批量生产、质量检验和交付安排，帮助降低单一料号供应受限带来的风险。总结而言，我司可提供 I-PEX 82911-100B-02-D 兼容替代线束方案，以产品规格核对、连接器匹配和实际性能验证为基础，为高速电子设备内部连接提供灵活的极细同轴线束制造选择。
