I-PEX 83064-100B-01-D 100mm 长度定制极细同轴线束替代品

一、50Pin 极细同轴线束：满足高速设备内部连接需求

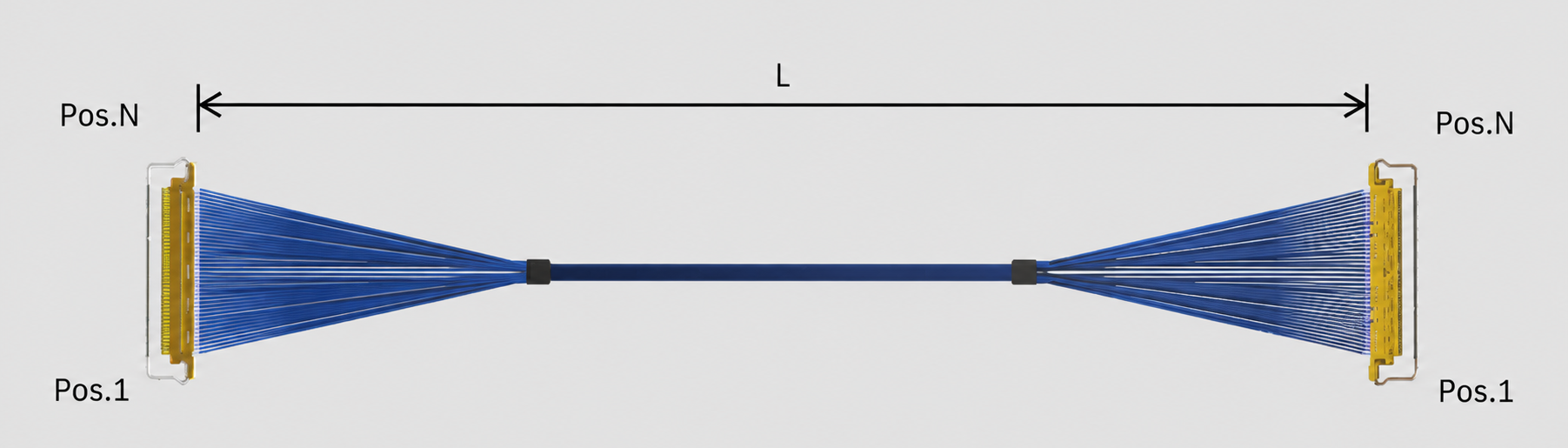

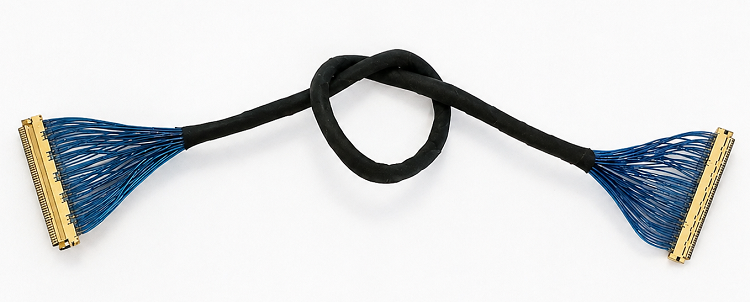

随着笔记本电脑、工业视觉设备、AI视觉系统及高性能电子设备不断向高速化、轻薄化发展，设备内部线缆不仅需要满足有限空间内的布线要求，还需要兼顾信号传输稳定性与连接可靠性。I-PEX CABLINE®-VS 系列采用 0.5mm 间距、水平对插结构及机械锁扣设计，适用于高速设备内部连接。本次介绍的参考型号为 I-PEX 83064-100B-01-D，是一款 50Pin 极细同轴线束，采用 40AWG 极细同轴电缆，标称阻抗 50Ω，线束长度 100mm，两端连接器按照图纸定义的 1-1 方式配置。其线材端连接器壳体组件型号为 20454-250T-01，可作为工程师进行连接器匹配、空间布局评估和线束替代开发的重要参考。我司专注于极细同轴线束的生产制造，可根据客户的产品规格和应用需求，提供相应的兼容替代开发服务。

二、相关知识：极细同轴线束如何保证信号质量？

高速信号传输的关键，不只是选择更细或更短的线缆，而是控制整个传输链路的阻抗连续性、信号损耗、串扰及电磁干扰。极细同轴线缆通过中心导体、绝缘介质和外围屏蔽结构形成传输通道，有助于控制阻抗并降低外部干扰对信号的影响；稳定的端接工艺、可靠的连接器配合及合理的线缆布置，也有助于保持传输链路的一致性。以 I-PEX 83064-100B-01-D 为例，图纸标注的 40AWG、50Ω 和 100mm 长度，是开展信号完整性评估的重要基础。工程师在设计验证时，还应结合实际工作频率、信号分配、PCB走线及连接器端接结构，评估插入损耗、回波损耗和串扰等指标。需要注意的是，CABLINE®-VS 系列公开的 32Gbps/lane 属于特定测试条件下的参考性能，并不代表该型号线束在所有应用中都能达到这一传输速率。只有将线缆规格、连接器匹配、加工质量与实际测试结合起来，才能更可靠地满足设备对高速信号质量的要求。

三、连接器匹配：确保线束与设备端可靠配合

极细同轴线束的选型不能只关注 Pin 数和外形尺寸，还需要核对连接器型号、端子排列、脚位映射、线缆规格及装配空间。本型号采用 50Pin 配置，配套线材端连接器壳体组件为 20454-250T-01，对应 CABLINE®-VS 系列连接器结构。该系列具有 0.5mm 接触间距、水平对插和机械锁扣等特点，有助于满足紧凑空间中的连接需求。对于工程师而言，在导入替代线束之前，应确认连接器与设备端母座的配合关系、端子编号与信号定义、线束出线方向以及固定区域尺寸，并通过装机测试检查插合状态和布线干涉情况。对于采购人员而言，明确参考料号及关键规格，有助于减少因连接器选型错误、长度不符或脚位定义不一致导致的返工风险。涉及高速信号的项目，还应依据实际工作条件开展必要的电气性能与信号完整性验证，确保替代产品满足终端设备要求。

四、选型和兼容与替代方案参考及建议

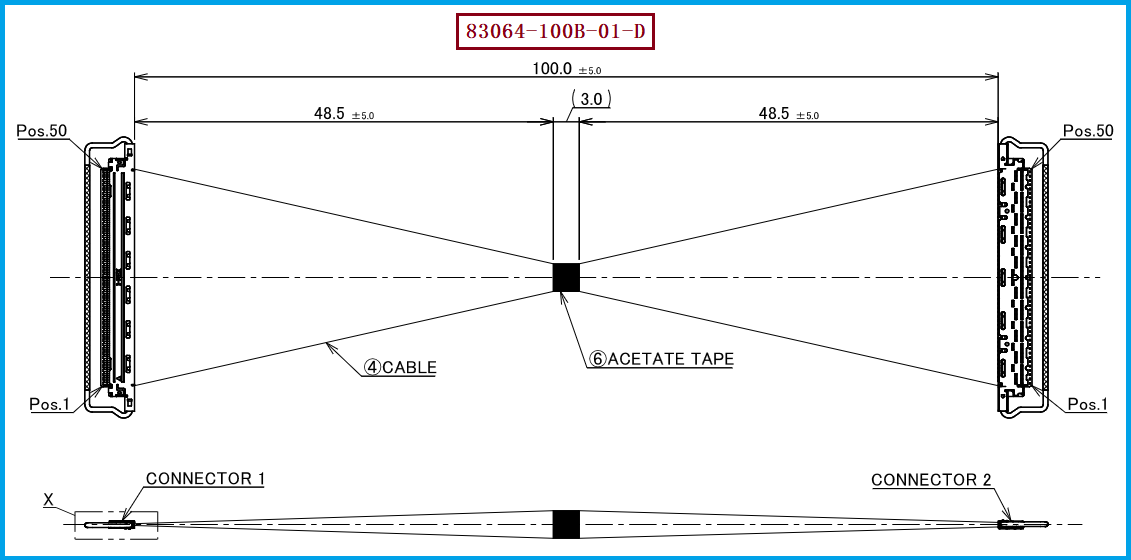

对于需要替代 I-PEX 83064-100B-01-D 的项目，建议以原始工程图为依据，重点核对 50Pin、40AWG、50Ω、100mm 以及连接器壳体组件 20454-250T-01 等信息，同时确认两端脚位映射、线束结构和设备端配合要求。样品开发阶段，可先进行尺寸与连接器匹配检查，再根据产品应用要求开展导通、绝缘、插拔、弯折及信号完整性等验证；进入批量采购阶段，则建议进一步确认产品一致性、检验标准、交付能力和质量追溯要求。对于不同设备平台或特殊布线环境，也可以根据客户图纸、样品和实际安装条件，对线束长度、出线方式及固定结构进行针对性评估。我司可提供：I-PEX 83064-100B-01-D 兼容替代线束方案，围绕参考产品的连接器匹配、线缆规格和长度要求开展定制开发、样品制作及生产制造配合，帮助客户在完成必要验证的基础上，建立更灵活的线束供应选择。

五、总结

在高速显示模组、工业视觉设备、摄像系统及其他紧凑型电子设备中，极细同轴线束承担着设备内部高速信号连接的重要任务。对于研发工程师，选择规格清晰、连接器匹配合理且加工稳定的线束，有助于提升设计验证效率；对于采购和供应链人员，建立经过验证的兼容替代方案，则有助于增加采购选择，并为成本管理和供货协调提供支持。我司专注于极细同轴线束生产制造，可根据客户需求提供规格确认、连接器匹配、样品开发及批量生产服务，针对 I-PEX 83064-100B-01-D 这类 50Pin、40AWG、100mm 极细同轴线束，协助客户评估相应的兼容替代方案。总结而言，极细同轴线束的信号质量取决于阻抗控制、屏蔽结构、连接器匹配、端接工艺及整条传输链路的综合表现。 我司可围绕参考产品规格提供兼容替代开发与制造支持，帮助工程师推进产品验证，也为采购人员提供更灵活的供应链方案。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
