I-PEX 83065-100B-01-D 200mm 长度定制极细同轴线束替代品

一、50Pin 极细同轴线束：满足高密度连接与灵活布线需求

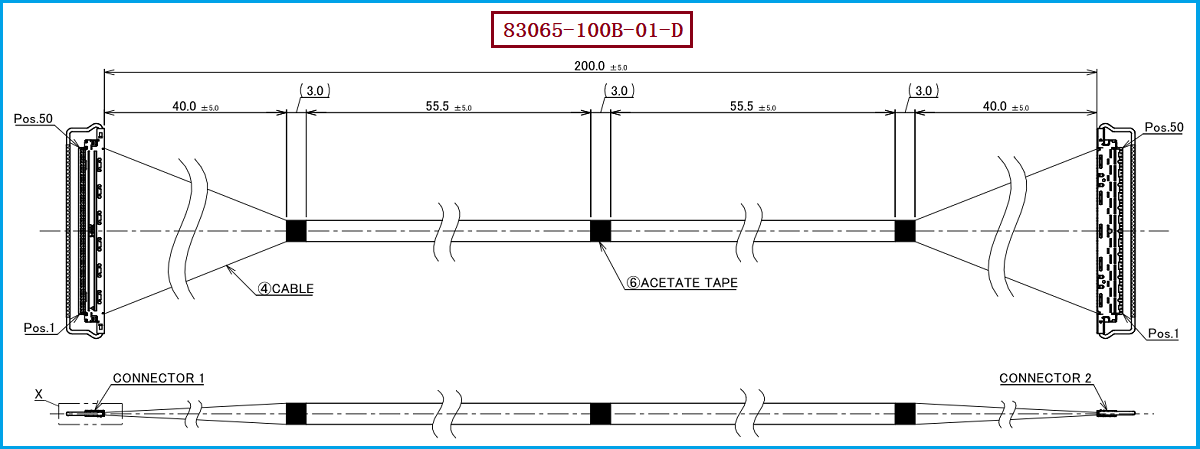

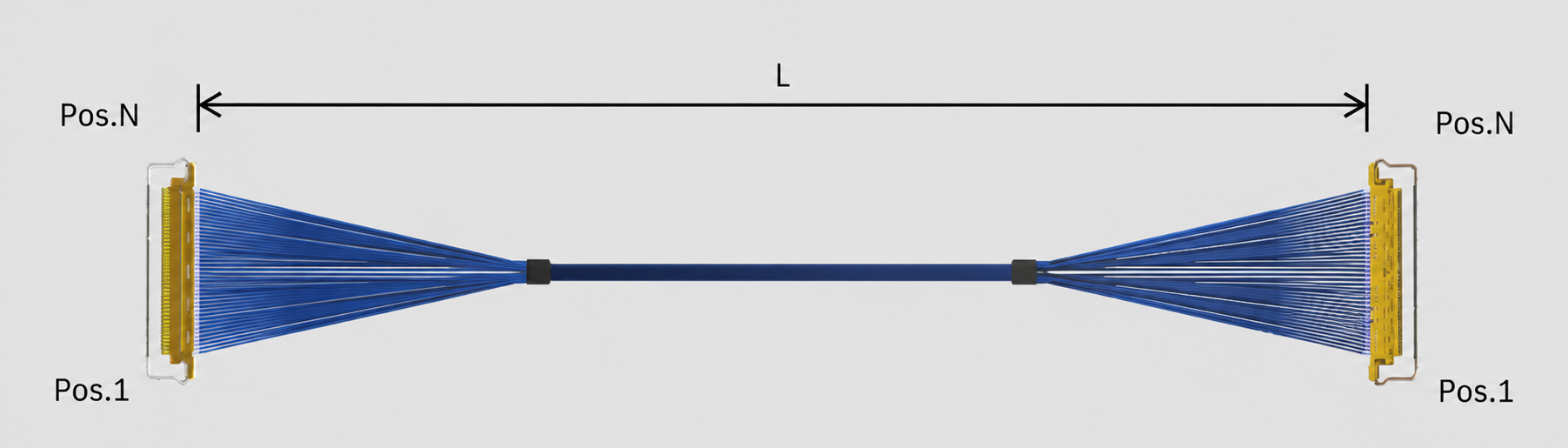

随着笔记本电脑、高速显示模组、工业视觉设备及智能计算终端不断向轻薄化、高速化发展，设备内部连接不仅需要节省空间，还需要兼顾信号传输质量、布线灵活性与连接可靠性。I-PEX CABLINE®-VS 系列采用 0.5mm 接触间距、水平对插结构及机械锁扣设计，适用于高密度、高速信号连接场景。本文介绍的 I-PEX 83065-100B-01-D 极细同轴线束，为 50Pin、40AWG、标称长度 200mm 的双端连接线束，线位定义为 1-1，即两端对应脚位按 1 对 1 连接。对于工程师而言，选型时除了关注 Pin 数和线长，还需要核对连接器结构、脚位映射、线缆阻抗及实际布线路径；对于采购人员而言，明确完整料号与关键规格，有助于减少错购、返工及后续验证成本。

二、连接器与线材配置：确认 20454-250T-01 及关键规格

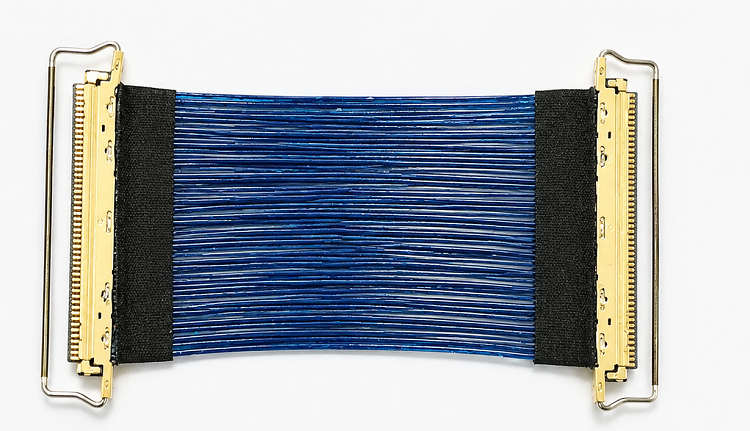

该型号线束使用的线材端连接器型号为 20454-250T-01，属于 I-PEX CABLINE-VS 系列的 50Pin 插头壳体组件相关型号。CABLINE-VS 系列公开参数包括 0.5mm 接触间距、1.0 ± 0.1mm 配合高度、5.8mm 深度，以及 -40℃ 至 +85℃ 的系列工作温度范围。需要注意，这些是连接器系列层面的参数，具体项目仍应以对应料号的工程图和规格书为准。对于工程师，建议重点核对连接器与板端配对接口、锁扣结构、线缆出线方向、装配空间及弯折要求；对于采购人员，则应在询价和样品确认时明确完整线束料号、连接器型号、线长、线径和线位定义，避免因名称相似或规格描述不完整导致采购偏差。

三、相关知识：极细同轴线束与射频线束的区别有哪些？

极细同轴线束与射频线束并不是完全对立的两类产品，两者在结构和应用上存在交集。极细同轴线束通常强调线缆外径小、多路信号集成、紧凑布线及设备内部连接，常见于显示模组、摄像模组和精密电子设备；射频线束则更强调射频信号传输性能，例如特定频率下的阻抗匹配、插入损耗、回波损耗及屏蔽效果。极细同轴线也可以用于高频或射频场景，但不能仅凭“同轴”结构就认定其满足特定射频要求。对于 I-PEX 83065-100B-01-D，已知配置为 40AWG 极细同轴电缆，标称阻抗为 50Ω；如果用于高速数字信号，应根据目标速率和系统条件验证信号完整性、串扰和插入损耗；如果用于射频链路，则还需根据实际工作频率评估回波损耗、插入损耗及屏蔽连续性。选型时应以信号类型、频率范围、传输距离和测试标准为依据，而不是只根据线束名称判断适用性。

四、选型和兼容与替代方案参考及建议：从线位定义到性能验证

兼容替代线束不能只依据 Pin 数或外观相似来判断，还应核对连接器配对型号、插头壳体与金属外壳组合、锁扣结构、线缆出线方向、线束长度、线材规格、阻抗及脚位映射。该型号的关键识别信息为 I-PEX 83065-100B-01-D、50Pin、40AWG、200mm、50Ω、1-1 线位定义，线材端连接器型号为 20454-250T-01。针对研发替代、量产降本或供应链备选需求，我们公司可提供：I-PEX 83065-100B-01-D 兼容替代线束方案，可依据客户图纸、样品及应用要求评估线材、连接器匹配、脚位对应关系和装配结构。建议在批量导入前，先进行图纸与样品确认，再开展首件尺寸检查、脚位导通、绝缘性能、机械配合及必要的信号性能测试；若产品用于高速或射频场景，还应按照实际系统要求完成相应的性能验证，最终以双方确认的规格及测试结果作为兼容性判断依据。

五、总结

在高速显示、工业视觉、摄像模组及其他精密电子设备中，合适的极细同轴线束有助于实现紧凑布线与多路信号连接。对于工程团队，提前明确连接器型号、线束长度、线位定义和电气性能要求，可以减少设计验证中的不确定性；对于采购团队，建立清晰的料号与规格清单，有利于供应商比对、替代评估和后续批量管理。我们公司专注于极细同轴线束的生产制造，可围绕客户指定的产品料号和技术要求，提供 I-PEX 83065-100B-01-D 兼容替代线束方案，并配合开展样品评估及相关规格确认。总体而言，选择兼容替代方案时，应同时关注连接器机械匹配、1-1 线位对应、线缆电气性能及实际装配条件，在验证合格的基础上推进量产，以兼顾连接可靠性、供应链灵活性与采购成本。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
