I-PEX 82188-100B-02-D 100mm 长度定制极细同轴线束替代品

一、产品介绍：30P极细同轴线束，满足精密电子设备连接需求

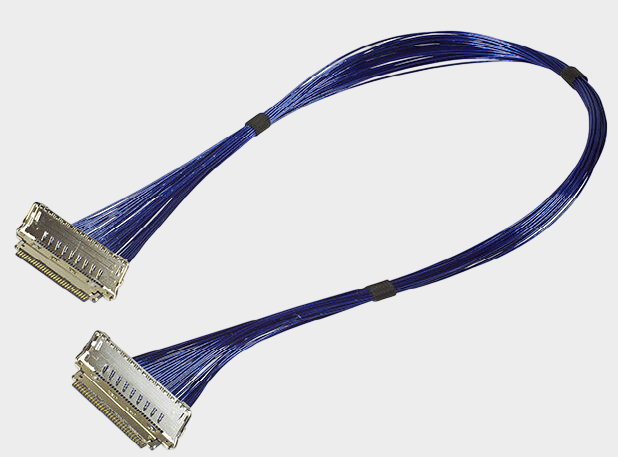

随着电子设备不断向轻薄化、高密度和高速信号传输方向发展，内部线束不仅需要占用更小的空间，还需要兼顾信号完整性、屏蔽效果与连接可靠性。I-PEX 82188-100B-02-D 是一款 CABLINE®-VS II 系列30P极细同轴线束，图纸标称线长为100mm，采用40AWG极细同轴线，特性阻抗为50Ω。其线材端连接器相关组件型号为20847-030T-01，并配合相应外壳和锁扣组件构成连接结构。对于设备研发工程师而言，选择这类线束时，需要综合考虑线束尺寸、连接器匹配、针脚定义和内部布线路径；对于采购人员而言，明确产品料号、线材规格与连接器型号，则有助于提高询价、样品确认和供应商沟通效率。我们公司专注于极细同轴线束生产制造，可根据客户提供的图纸与技术要求，开发相应的兼容替代线束方案。

二、工作原理揭秘：极细同轴线束如何传输信号？

极细同轴线束通过中心导体传输电信号，并利用外围导体形成相应的回流路径与屏蔽结构，绝缘介质则参与决定线缆的电气特性。与普通导线相比，同轴结构能够更好地控制电磁场分布，降低外部干扰对信号的影响，并在设计合理时帮助维持稳定的特性阻抗。本款 I-PEX 82188-100B-02-D 采用40AWG极细同轴线，标称特性阻抗为50Ω，因此在替代开发中，除了关注线材外径和柔韧性，还应重视阻抗匹配、端接质量以及连接器过渡区域的连续性。如果线缆与连接器之间存在明显的阻抗不连续，或屏蔽与接地处理不当，就可能增加信号反射、串扰或电磁干扰风险。需要注意的是，线束最终支持的传输速率和信号性能，还取决于连接器、线缆长度、设备端电路及实际应用条件，不能仅凭线束型号或结构推定其完整系统性能。

三、连接器与40AWG线材：工程选型需要关注的关键细节

CABLINE®-VS II 系列采用0.5mm接触间距设计，并具有屏蔽结构和机械锁扣设计，适用于对内部连接空间和信号传输有要求的电子设备。本款线束使用的线材端连接器相关型号为20847-030T-01，线材规格为40AWG，通道配置为30P。在进行替代设计时，工程师应核对连接器的配合端型号、安装方向、机械尺寸、锁扣结构、针脚映射和接地方式，并确认替代线束能否适配原设备的空间布局。40AWG线材较为纤细，有利于高密度布线，但生产加工时仍需控制剥线、焊接或端接、屏蔽处理与应力释放等工艺，避免因加工偏差影响导通和机械可靠性。采购人员在询价时，也应明确产品料号、线长及公差、连接器配置、数量、检验要求和样品验证安排，减少因技术信息不完整造成的选型偏差。

四、选型和兼容与替代方案参考及建议：从图纸核对到样品验证

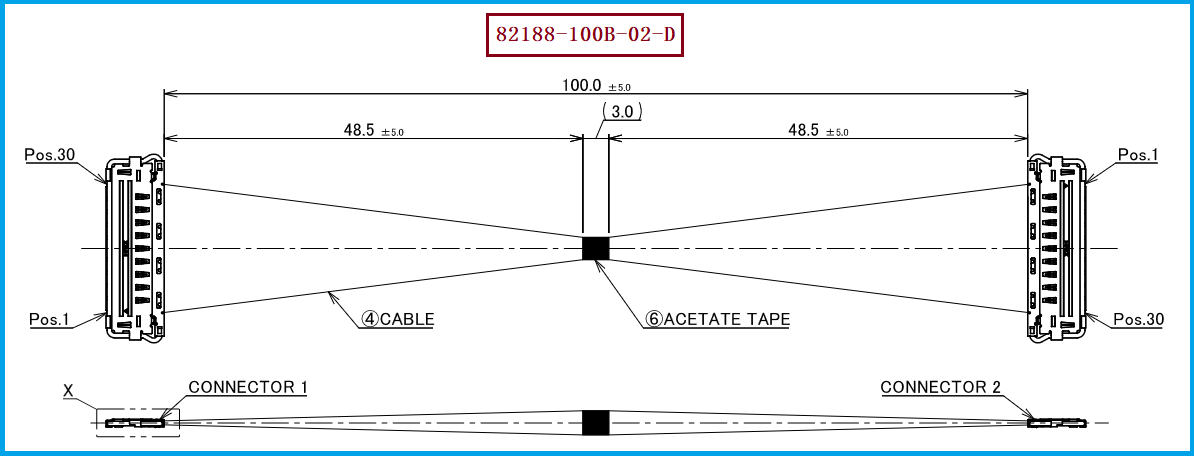

针对 I-PEX 82188-100B-02-D，建议以原始产品图纸为基础，重点核对30P配置、100mm标称线长、40AWG线材、50Ω特性阻抗及连接器相关型号20847-030T-01，并进一步确认线束两端的连接结构、针脚对应关系、尺寸公差和设备安装条件。我们公司可提供：I-PEX 82188-100B-02-D 兼容替代线束方案，可根据客户图纸、应用环境和采购需求开展定制制造。在实际导入前，建议通过样品确认、外观与尺寸检查、导通及绝缘测试，并根据设备要求安排阻抗、信号完整性、插拔或弯折可靠性等验证。替代产品是否能够直接装配并满足设备性能要求，应以实际配合测试和验证结果为准；即使连接器系列或料号相近，也不应未经确认就认定完全兼容。对于有长期采购或持续生产需求的客户，提前完成技术资料确认和样品评估，也有助于降低后续批量导入风险。

五、总结

极细同轴线束虽体积小，却是设备内部信号连接的重要组成部分，其线材规格、连接器配合、屏蔽结构和加工质量都会影响整体连接表现。围绕 I-PEX 82188-100B-02-D 这一30P、40AWG、100mm的产品型号，我们公司可根据客户提供的产品图纸和技术要求，提供极细同轴线束兼容替代开发与生产制造服务，协助工程师评估结构与电气匹配，帮助采购人员拓展供应选择。无论是新产品研发、现有设备维护，还是原有线束替代需求，都建议先明确关键规格，再通过样品测试确认实际适配性。我们期待以专业的极细同轴线束制造能力，为客户提供更灵活的定制方案和可靠的技术配合。
