I-PEX 81457-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：30P极细同轴线束，满足高速设备连接需求

随着5G通信、人工智能、云计算和高速显示技术不断发展，电子设备内部的数据传输量持续增加，连接线束也面临着更高的空间、信号和可靠性要求。I-PEX 81457-100B-02-D 是 CABLINE®-VS II 系列30P极细同轴线束，图纸标称长度为200mm，采用40AWG蓝色微型同轴线，标称特性阻抗为50Ω。其线材端连接器相关组件型号为20847-030T-01，并配合相应的金属外壳与锁扣组件构成连接结构。对于工程师而言，该产品的多通道结构适合需要紧凑布线的设备内部连接；对于采购人员而言，明确完整料号、线长、线材规格和连接器型号，有助于提升询价、样品确认和供应商沟通效率。我们公司专注于极细同轴线束生产制造，可依据客户提供的产品图纸与技术要求，开发相应的兼容替代方案。

二、工作原理揭秘：为什么极细同轴线束是未来通信的关键？

极细同轴线束利用中心导体传输电信号，通过外围导体形成回流路径和屏蔽结构，并借助绝缘介质控制线缆的电气特性。合理的同轴结构有助于维持特性阻抗、减少外部电磁干扰，并降低高速信号传输中可能出现的反射与串扰。未来通信和高速电子设备不仅追求更大的数据吞吐量，也需要在有限空间内实现更多信号通道的集成，因此线束的细径化、屏蔽能力和传输特性显得尤为重要。I-PEX CABLINE®-VS II 系列采用0.5mm接触间距、全屏蔽结构及机械锁扣设计，为高密度连接和电磁兼容设计提供支持。不过，实际传输效果仍取决于线材、连接器、端接工艺、接地方式、线缆长度及设备端电路的共同配合，不能仅凭线束型号推定完整系统的传输速率。

三、连接器与线材匹配：工程师需要关注哪些关键参数？

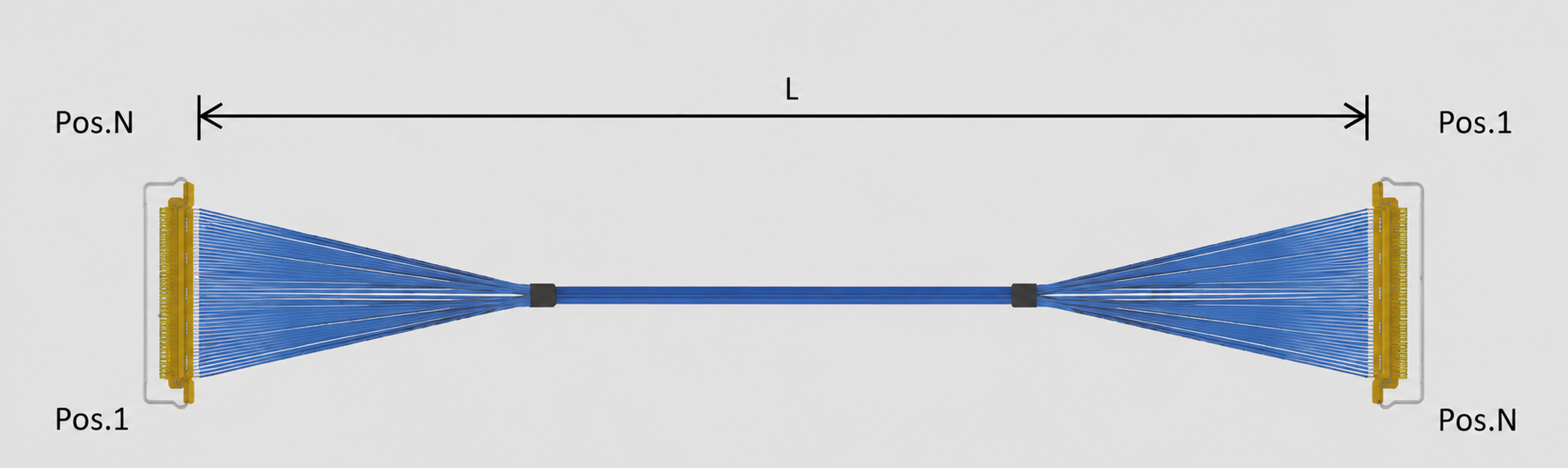

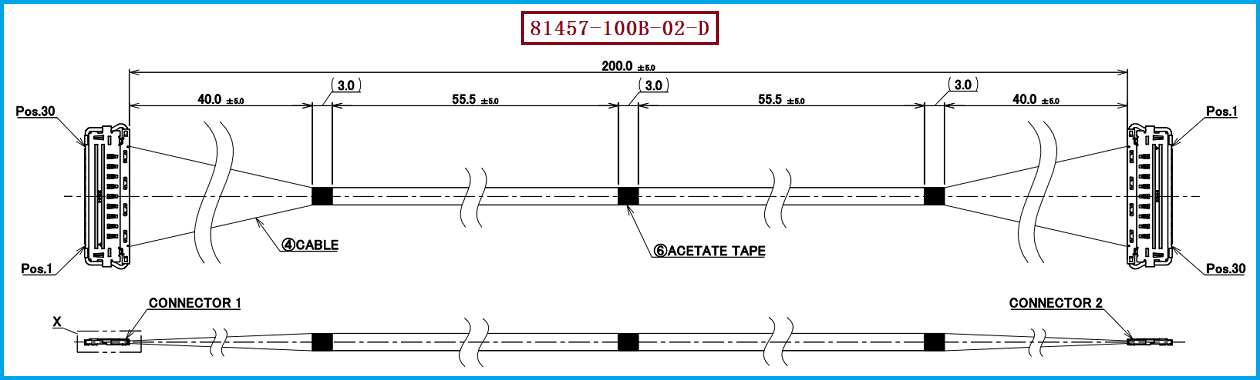

对于 I-PEX 81457-100B-02-D，工程选型时应重点核对30P通道配置、200mm标称长度、40AWG线材、50Ω特性阻抗，以及线材端连接器相关组件型号20847-030T-01。CABLINE®-VS II 系列连接器采用水平对插结构和机械锁扣设计，替代开发时还需要核对配对母座、连接器安装方向、端部尺寸、屏蔽接地方式及针脚映射。原线束图纸显示，两端针脚采用反向对应关系，即连接器1的第30脚对应连接器2的第1脚，连接器1的第1脚对应连接器2的第30脚，因此必须结合设备端电路定义确认接线关系。此外，原图纸规定线束最高工作温度为80°C，相关设计和验收应以该线束图纸为依据，而不能直接将连接器系列的温度范围作为整条线束的工作温度指标。

四、选型和兼容与替代方案参考及建议：兼顾工程验证与采购效率

我们公司可提供：I-PEX 81457-100B-02-D 兼容替代线束方案，可根据客户的原始图纸、连接器配置、40AWG线材要求及200mm标称长度进行定制开发与生产制造。对于工程师，建议在替代前核对连接器机械配合、针脚定义、线束尺寸、阻抗要求和实际布线空间，并通过样品进行尺寸检查、导通测试、绝缘测试及必要的信号完整性验证；对于采购人员，建议在询价时提供完整产品料号、需求数量、交付要求及质量验收标准，以便供应商准确评估制造方案。若应用对高速信号、弯折可靠性或电磁兼容性有特殊要求，还应根据实际设备环境增加相应测试。兼容替代应以图纸核对和样品验证结果为依据，不应仅凭外观相似或连接器型号接近就认定完全兼容。

五、总结

极细同轴线束是连接电子设备内部高速信号通道的重要组成部分，其细径结构、屏蔽设计、阻抗控制和连接可靠性，会影响设备的整体连接表现。针对 I-PEX 81457-100B-02-D 这一30P、40AWG、200mm的产品型号，我们公司可根据客户提供的技术图纸和应用要求，提供极细同轴线束兼容替代开发与定制生产服务，协助工程团队开展结构和电气匹配评估，同时为采购人员提供更多供应选择。无论是新项目研发、现有设备维护还是线束替代需求，都建议以规格确认、样品测试和质量检验为基础，确保替代方案满足实际使用条件。我们期待凭借专业的极细同轴线束制造能力，为客户提供灵活、可靠的连接方案，助力高速通信与精密电子设备持续发展。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
