I-PEX 82291-100B-02-D 300mm 长度定制极细同轴线束替代品

一、I-PEX 82291-100B-02-D 极细同轴线束：满足高密度连接需求

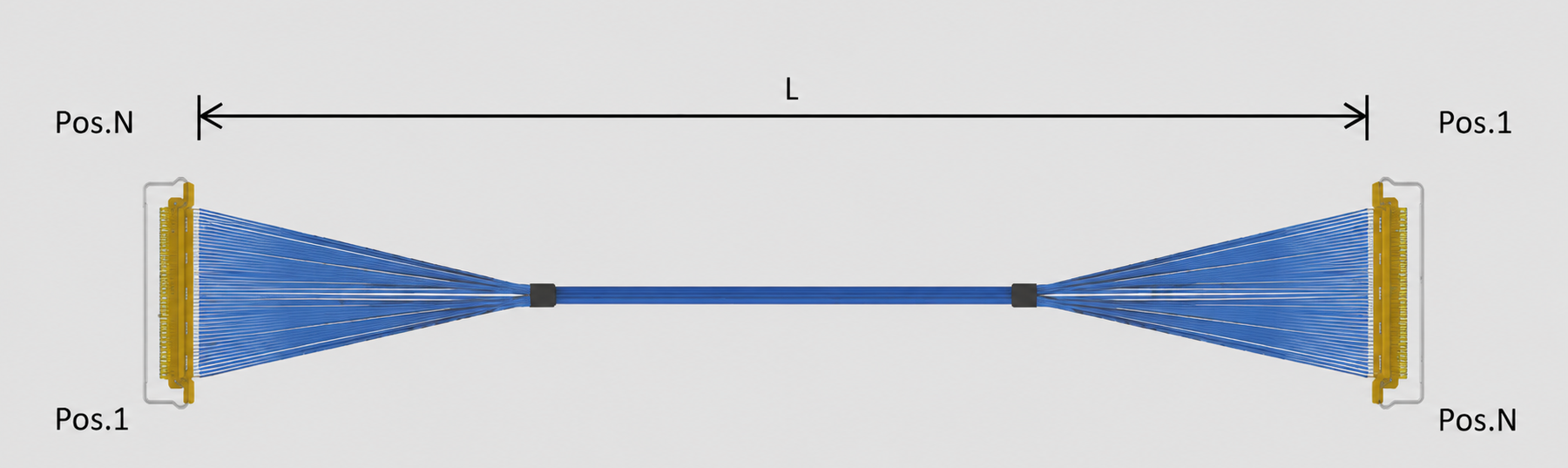

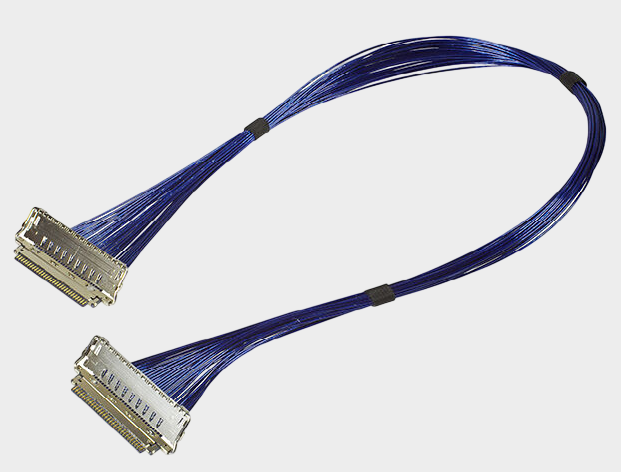

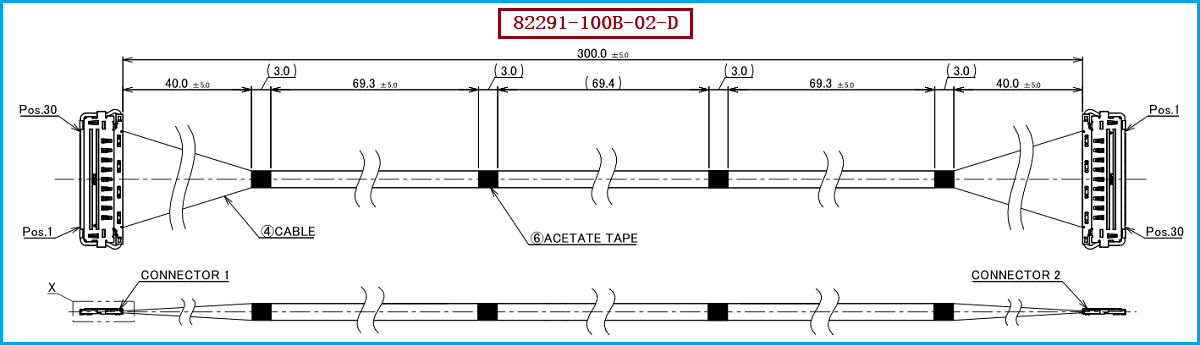

随着笔记本电脑、高清显示设备、工业电子设备及高性能计算终端不断向高速化、轻薄化和高集成度发展，设备内部线束需要在有限空间内兼顾信号传输、布线灵活性与连接可靠性。I-PEX 82291-100B-02-D 是 CABLINE-VS II 系列 30P 极细同轴线束，采用 AWG #40、标称阻抗 50Ω 的蓝色极细同轴线，线束长度为 300.0±5.0mm。该型号线束使用的线材端连接器型号为 20847-030T-01，并配合相应的屏蔽外壳和锁扣组件完成连接。其线位定义为 1-N，实际生产和装配时应依据项目定义及正式图纸核对端点对应关系，确保连接器针位、线序和设备接口一致。

二、为什么极细同轴线是高频高速传输的首选？

极细同轴线的优势不仅在于线径细小，还在于其中心导体、绝缘层和外部屏蔽层的结构有助于控制传输阻抗，并降低外部电磁干扰对信号的影响。与普通导线相比，设计合理的极细同轴线更适合空间受限、信号密度高且对信号完整性有要求的设备内部连接。若线材阻抗不匹配、屏蔽结构不连续，或连接器端部加工不当，则可能引起信号反射、串扰增加和传输稳定性下降。CABLINE-VS II 系列采用 0.5mm 接触间距、水平插合结构，并具有屏蔽和机械锁扣设计，有助于高密度布线与可靠连接。不过，实际高速性能还与线缆长度、线材结构、连接器匹配、布线路径及整机设计有关，具体传输速率必须经过对应系统的信号完整性测试确认。

三、工程师选型重点：核对线材、连接器与线位定义

对于研发工程师，评估 I-PEX 82291-100B-02-D 或相应替代方案时，应重点核对 30P 接口配置、300mm 线长、AWG #40 线材、50Ω 标称阻抗、线材端连接器型号 20847-030T-01 及 1-N 线位定义，同时确认配套对接端、插合方向、出线方向、线束固定方式和设备内部弯折空间。图纸标注该线束的最高工作温度为 80°C，因此还应结合设备实际工作环境评估热条件，不能直接以连接器系列的温度范围代替整条线束的工作温度要求。样品验证阶段建议检查外形尺寸、线序导通、绝缘性能、耐电压、屏蔽连续性及实际信号传输表现，确保替代线束不仅能够装配，还能满足设备运行需求。

四、选型和兼容与替代方案参考及建议

对于采购人员，评估替代线束时不能只比较单价、交期或外观，还应确认连接器配置、线材规格、线长公差、线位定义和关键电气性能是否满足原设计要求。我们公司专注于极细同轴线束的生产制造，可依据客户提供的产品图纸、样品和应用需求，评估线材及连接器配置、线束加工工艺和兼容性，并开展样品制作与必要的测试验证。我们公司可提供：I-PEX 82291-100B-02-D 兼容替代线束方案，协助客户评估连接器型号 20847-030T-01、30P 结构、300mm 线长及 1-N 线位定义等关键要求。具体替代可行性应以正式图纸、实物装配结果和客户规定的验证标准为依据，避免仅凭针数相同或连接器外观相似就认定完全兼容。

五、总结

极细同轴线束是高密度电子设备内部连接的重要组成部分，其线材结构、阻抗控制、屏蔽效果、连接器装配和线位定义都会影响最终应用表现。I-PEX 82291-100B-02-D 具有 30P、300mm、AWG #40、50Ω 等图纸参数，可作为相关线束选型和替代评估的参考。对于希望优化供应链、缩短采购周期或开发兼容线束的企业，建议由工程与采购团队共同确认技术规格、样品验证要求和量产质量标准。我们公司可根据客户项目需求提供极细同轴线束兼容替代与定制制造服务，帮助客户在满足连接和信号性能要求的基础上，评估供货稳定性及成本优化空间。
